轮胎式联轴器 vs 膜片联轴器：3大关键区别与选型指南
发布时间：2025-08-13 来源：上海昕德机械传动 当设备传动系统需要补偿偏差时，轮胎式联轴器和膜片联轴器常被纳入备选方案。但两者在结构、性能和适用场景上存在本质差异。选错类型可能导致设备振动、寿命缩短甚至停机。本文昕德将通过工程师视角，用真实数据对比帮助大家选择。

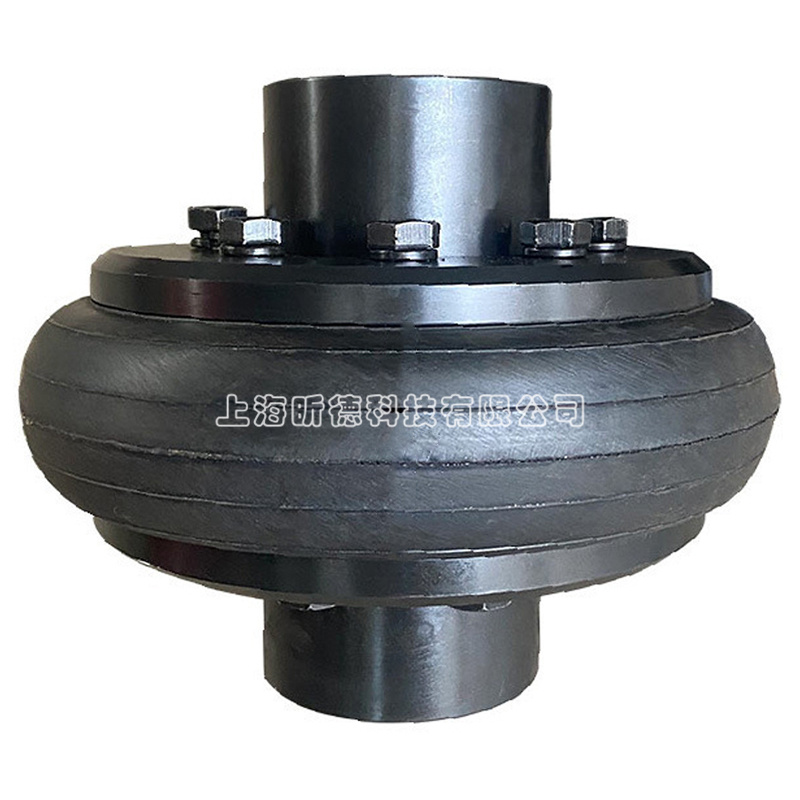

轮胎式联轴器
结构特点：采用橡胶或聚氨酯等弹性材料制成轮胎状环形体，两端通过金属法兰盘与轴连接。
工作原理：依靠弹性体的变形吸收振动、补偿轴向/角向偏差，同时传递扭矩。其弹性形变能力较强，能缓冲冲击载荷。

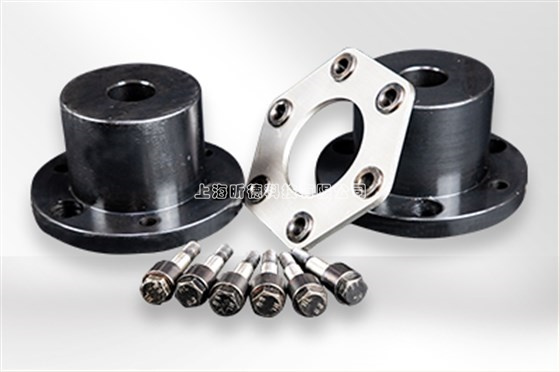

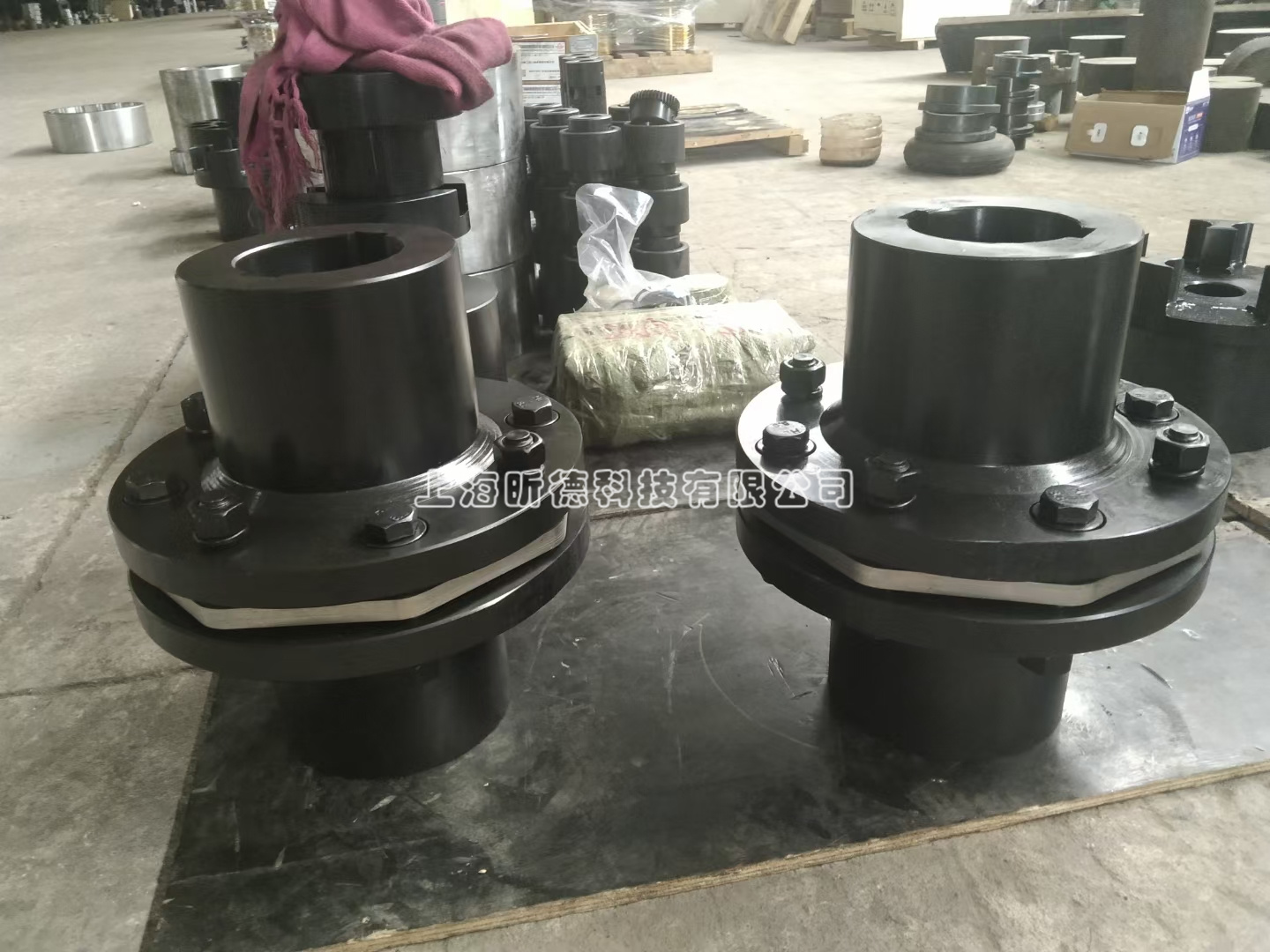

膜片联轴器
结构特点：由多组金属薄片（不锈钢或合金）叠加而成，通过螺栓或铆钉连接，两端为法兰或夹紧式结构。
工作原理：利用金属膜片的弹性变形补偿轴系偏差，同时保持高刚性传动。膜片组的层叠设计可分散应力，提升扭矩传递能力。
弹性体老化 免维护，长期使用稳定性高
三、适用场景分析
1. 轮胎式联轴器的典型应用
重载低速设备：如矿山破碎机、水泥搅拌机，需吸收冲击振动。
环境恶劣场景：粉尘多、湿度高的场合，橡胶材质可隔离部分污染。
成本敏感项目：初期采购成本低，但需预留更换弹性体的维护预算。
2. 膜片联轴器的主要优势场景
高速精密传动：数控机床、工业机器人，要求零背隙、高同步性。
清洁环境：半导体设备、食品机械，金属材质避免污染风险。
高频往复运动：如伺服电机驱动系统，需快速响应和低惯性设计。
四、选型建议
追求减震降噪：优先选轮胎式联轴器，但需评估弹性体寿命。强调传动精度与寿命：膜片联轴器是更忧选择，尤其适合自动化生产线。
混合工况：可考虑组合方案，例如用膜片联轴器连接电机，轮胎式联轴器连接负载端，兼顾性能与成本。
