如何根据设备的扭矩需求选择合适的扭力限制器？
发布时间：2025-10-22 来源：上海昕德机械传动设备突然停机、传动部件损坏、生产效率下降……这些问题很可能源于扭力限制器选型不当。选型得当的扭力限制器不瑾能防止意外过载造成的设备损坏，还能减少昂贵停机时间，提高生产效率。掌握这三个关键步骤，让您的设备获得恰到好处的过载保护。
扭矩需求的计算是选择扭力限制器的基石。以下是两种常用的计算方法：
1. 根据电机参数计算
当设备负荷条件不明确时，可使用公式通过电机功率和转速计算额定扭矩：
T = 9550 × P / n
其中T为扭矩（N·m），P为电机功率（kW），n为电机转速（r/min）。
计算出电机额定扭矩后，将扭力限制器的滑动扭矩设定为其1.5～2倍。例如，一台7.5kW、1440r/min的电机的额定扭矩约为49.6N·m，那么扭力限制器的滑动扭矩应设定在74.4-99.2N·m之间。
2. 根据负载情况确定
如果清楚设备的负荷条件或机械设计强度，应以此为依据直接确定所需的滑动扭矩。这种方法更为精确，因为它考虑了实际工作状况而非瑾瑾动力源参数。
无论采用哪种方法，确保选择的扭力限制器扭矩范围覆盖您的需求，并保留一定的安全余量。
第二步：选择适合的扭力限制器类型
不同类型的扭力限制器适用于不同的工作场景。以下是常见的三种类型及其特点：

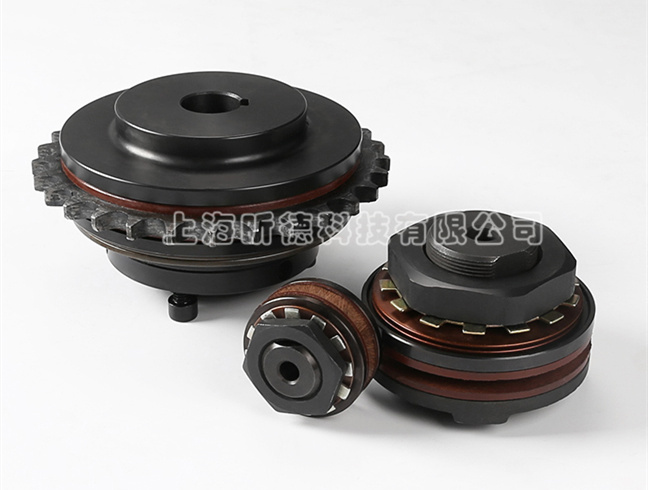

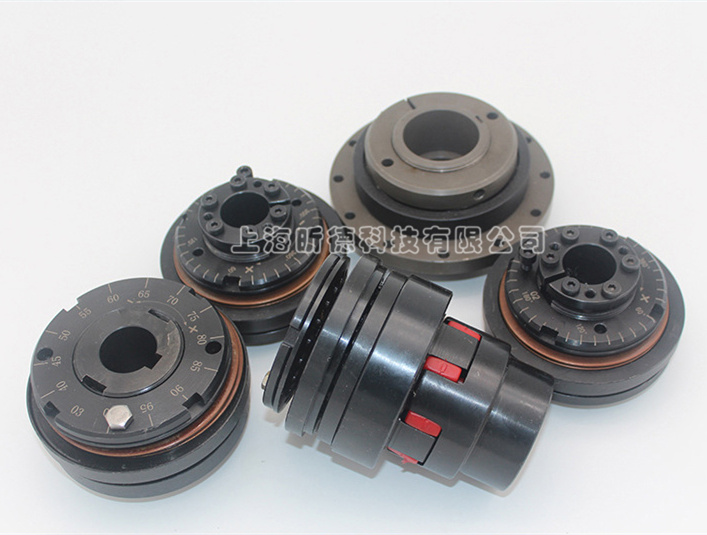

1.摩擦式扭矩限制器：通过摩擦片间的摩擦力传递扭矩，过载时打滑，价格经济，操作简单，自动复位 大多数一般工况，如普通传动系统。
2.钢球滚珠式扭矩限制器：利用滚珠在特殊轨道中的运动实现扭矩限制，精度高（精度在±3%内），反应速度快（反应时间：0.001－0.003秒），适用对扭矩控制要求严格的场合，如自动化生产线、精密设备。
3.棘轮式扭矩限制器：采用棘轮机构实现扭矩限制，结构简单，可靠性高，但只能单向传递扭矩，特定的单向传动场合。
第三步：综合考虑其他关键因素
除了扭矩和类型，以下因素也会影响扭力限制器的选择：
1. 安装方式与空间限制
根据设备的结构和空间限制，选择合适的安装方式，如轴-轴、轴-法兰、轴-链轮等。确保安装简单方便，不影响设备的整体布局和运行。
2. 工作环境条件
考虑工作环境的温度、湿度、腐蚀性等因素。在潮湿或腐蚀性环境中，应选择耐腐蚀的材质，如某些型号的扭矩限制器主体采用45号圆钢。
3. 转速要求
不同型号的扭力限制器有不同的蕞髙转速限制。例如，某些型号的蕞髙转速可达5600r/min。如果回转速度快，打滑时摩擦板的温度升高，摩擦板表面可能炭化，降低强度。因此，使用时请勿超出蕞髙回转速度。
4. 精度与响应速度要求
如果设备对扭矩的控制精度要求较高，应选择精度高的扭矩限制器。对于一些对响应速度要求较高的设备，如自动化生产线，需要选择响应速度快的扭矩限制器。
假设要为一台输送设备选择扭力限制器，设备电机功率为5.5kW，转速为1440r/min，工作环境多粉尘，要求自动复位：
1.扭矩计算：电机额定扭矩 T=9550×5.5/1440≈36.5 N·m，设定扭矩应为36.5×1.5≈54.75 N·m至36.5×2≈73 N·m。
2.类型选择：考虑到工作环境多粉尘且为一般工况，选择摩擦式扭矩限制器，经济实用。
3.具体选型：查看产品目录，TL250-1型扭矩限制器（扭矩范围6.9～27 N·m）不符合要求；TL350-1型（扭矩范围20～74 N·m）覆盖所需扭矩范围，且轴孔径范围（18～25mm）符合设备轴径。
4.额外考虑：确认防护措施，必要时增加防护罩，防止粉尘侵入影响使用寿命。
选择合适的扭力限制器是一项系统工程，需要综合考虑扭矩需求、工作类型、安装方式、环境条件等多方面因素。正确的选型不瑾能保护设备安全，还能明显提高生产效率和经济效益。记住这三个主要步骤：计算扭矩→选择类型→综合考虑，就能为您的设备找到蕞合适的"安全卫士"。以上提到的扭力限制器昕德均有生产销售，采购欢迎随时联系我们。
